使用柱狀硅負極的嘗試方面，英國Nexeon公司在2009年舉辦的“第50屆電池討論會”上發布了相關研究案例。該公司使用酸(含硝酸銀和乙醇的氫氟酸)對粒徑為20臁?50靘的一般等級的硅進行蝕刻，得到了形似海膽(他們稱之為刺猬)的硅(圖4)。該公司將其命名為“Pillared silicon”并對其性能進行了評估。結果顯示，當容量為800mAh·g-1(0.25～0.5C充電)時，循環壽命達到了300次以上。
從上述嘗試的結果可以看出，對于錫和硅負極，如何減少用來應對膨脹的無活性部分(包括空隙)將成為進一步增加容量的關鍵。
正極材料的開發令人擔心
與負極材料活躍的動態不同，正極材料的開發情況頗令人擔憂。目前，提高正極容量的方法只有一種，就是以通常正極采用的4.2V的電壓為基準，在較高的電壓(4.4～4.5V)下使用三元系合金(例如LiCo1/3Ni1/3Mn1/3O2)，但增加幅度最多只能達到10％左右。
硅和錫使負極達到1000mAh·g-1后，如果開發不出容量相當的正極，使用通常的正極材料，正極的厚度將增加到現在的3倍。加厚活性物質層不利于提高負荷特性等性質，很難應用于純電動汽車用等需要大電流放電的用途。
大容量正極材料的候選有Li2MnO3(包括與其他層狀化合物的固溶體)、硅酸鹽系(LiMSiO4、M=Fe、Mn等)、硫(S)系等，成功使容量達到300mAh·g-1以上的消息雖然也時有聽說。但仔細研究其內容就會發現，大多都有貓膩。例如，使用某種材料的放電曲線的特性乍看上去似乎超過了300mAh·g-1，容量達到了鈷正極等的2倍以上(圖5)，而實際上，這段放電曲線的區間是1.5～2.0V的低電壓，如果把范圍擴大到通常使用的3.0V，容量將低于200mAh·g-1，與通常的正極相差并不多。

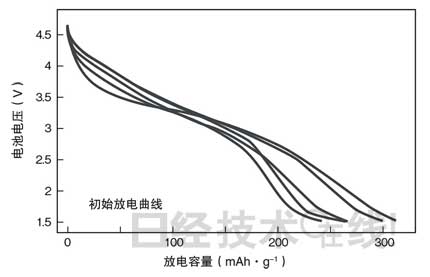

圖5：對于發布的“新正極”需要留意
號稱超過300mAh·g-1的正極大多是1.5～2.0V低壓下的放電結果。必須認真查驗發表的內容。
以低電壓恒功率放電時，電流值將會驟增，這是電池并不希望出現的現象(電流I與電阻R的乘積驟減，IR壓降增大，壓降越來越大)。在這樣的背景下，每當聽到300mAh·g-1以上的大容量正極問世的消息，筆者都會想起下面這則笑話。
一家剛開咖啡館的女老板探望伯父，伯父問道：“生意怎樣，一天能有三四桌客人嗎？”女老板顧及面子，回答說“比這多多了，昨天就來了50位客人呢”。伯父打趣道：“哦，老板的官方數據也不過才50啊。”
與硅和錫的潛力相當的大容量正極——在這一方面，當務之急應該是開發出能夠經受3V區間考驗的正極，而不只是光鮮的“官方數據”。
使用柱狀硅負極的嘗試方面，英國Nexeon公司在2009年舉辦的“第50屆電池討論會”上發布了相關研究案例。該公司使用酸(含硝酸銀和乙醇的氫氟酸)對粒徑為
[責任編輯：趙卓然]
免責聲明：本文僅代表作者個人觀點，與電池網無關。其原創性以及文中陳述文字和內容未經本網證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性，本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。涉及資本市場或上市公司內容也不構成任何投資建議，投資者據此操作，風險自擔！
凡本網注明?“來源：XXX（非電池網）”的作品，凡屬媒體采訪本網或本網協調的專家、企業家等資源的稿件，轉載目的在于傳遞行業更多的信息或觀點，并不代表本網贊同其觀點和對其真實性負責。
如因作品內容、版權和其它問題需要同本網聯系的，請在一周內進行，以便我們及時處理、刪除。電話：400-6197-660-2?郵箱：[email protected]
電池網微信
